Descrizione
Un sistema di fissaggio nascosto stampato in 3D per esporre pannelli leggeri con un distacco nominale di 20 mm dalla parete.

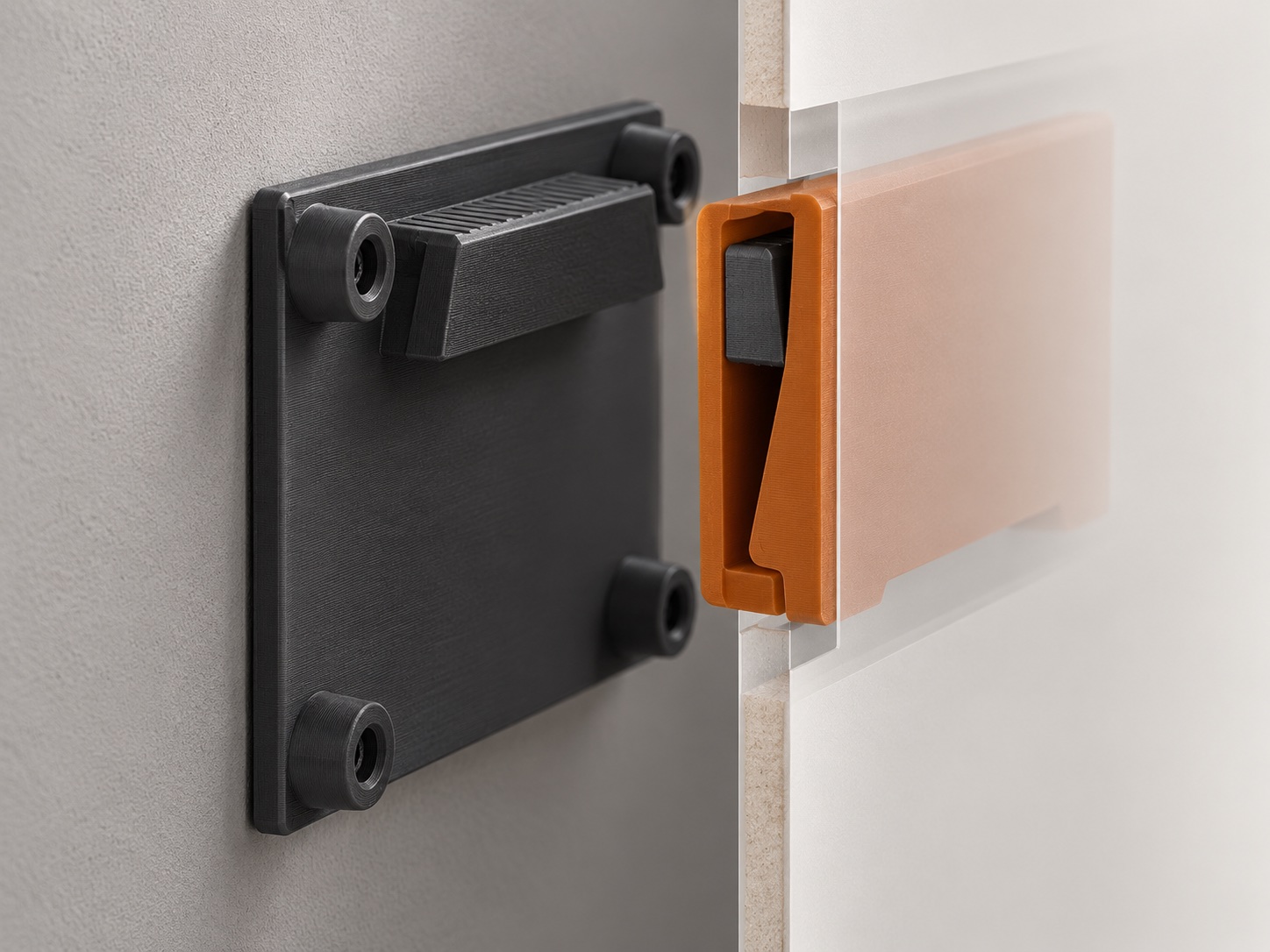

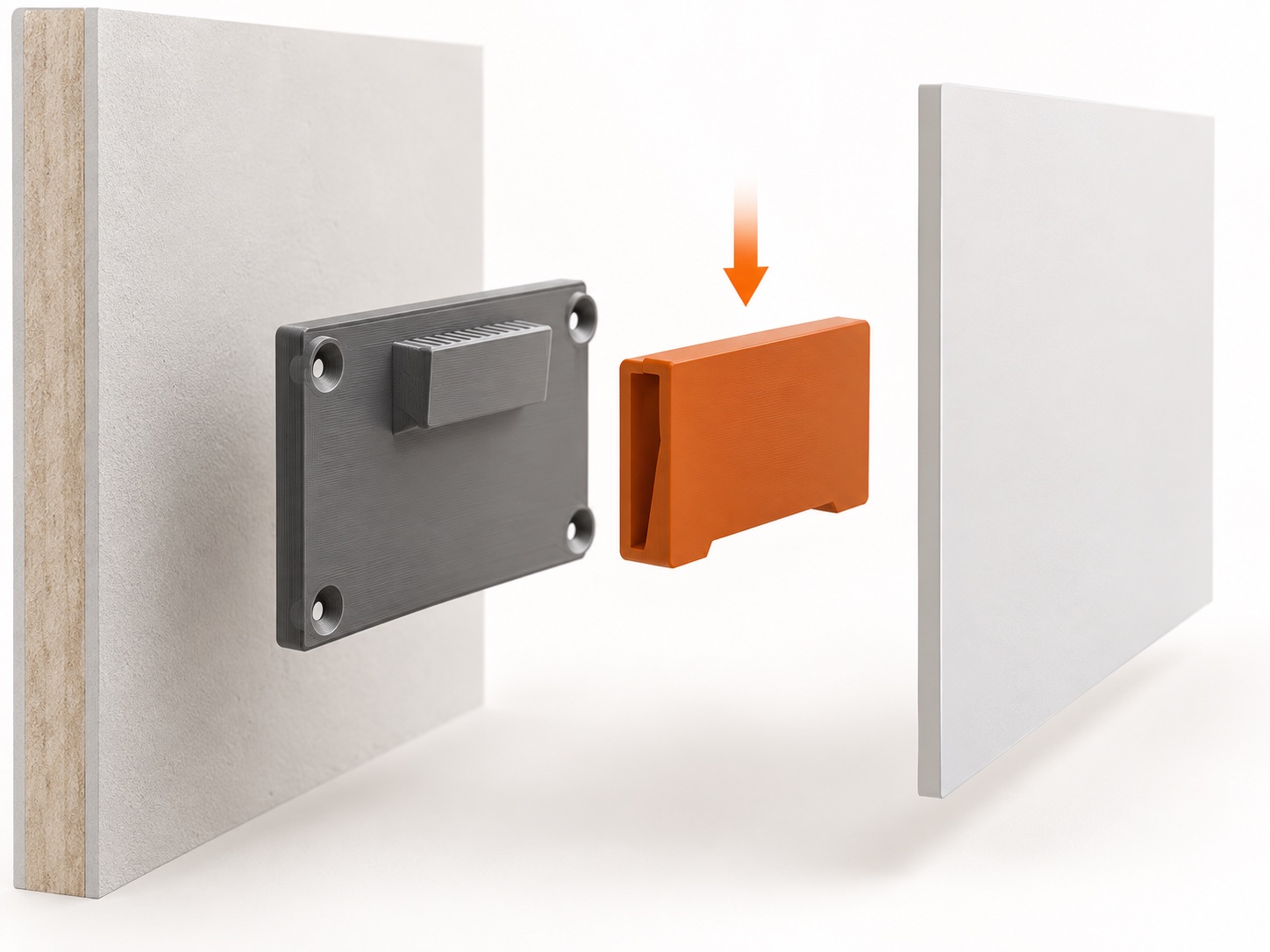

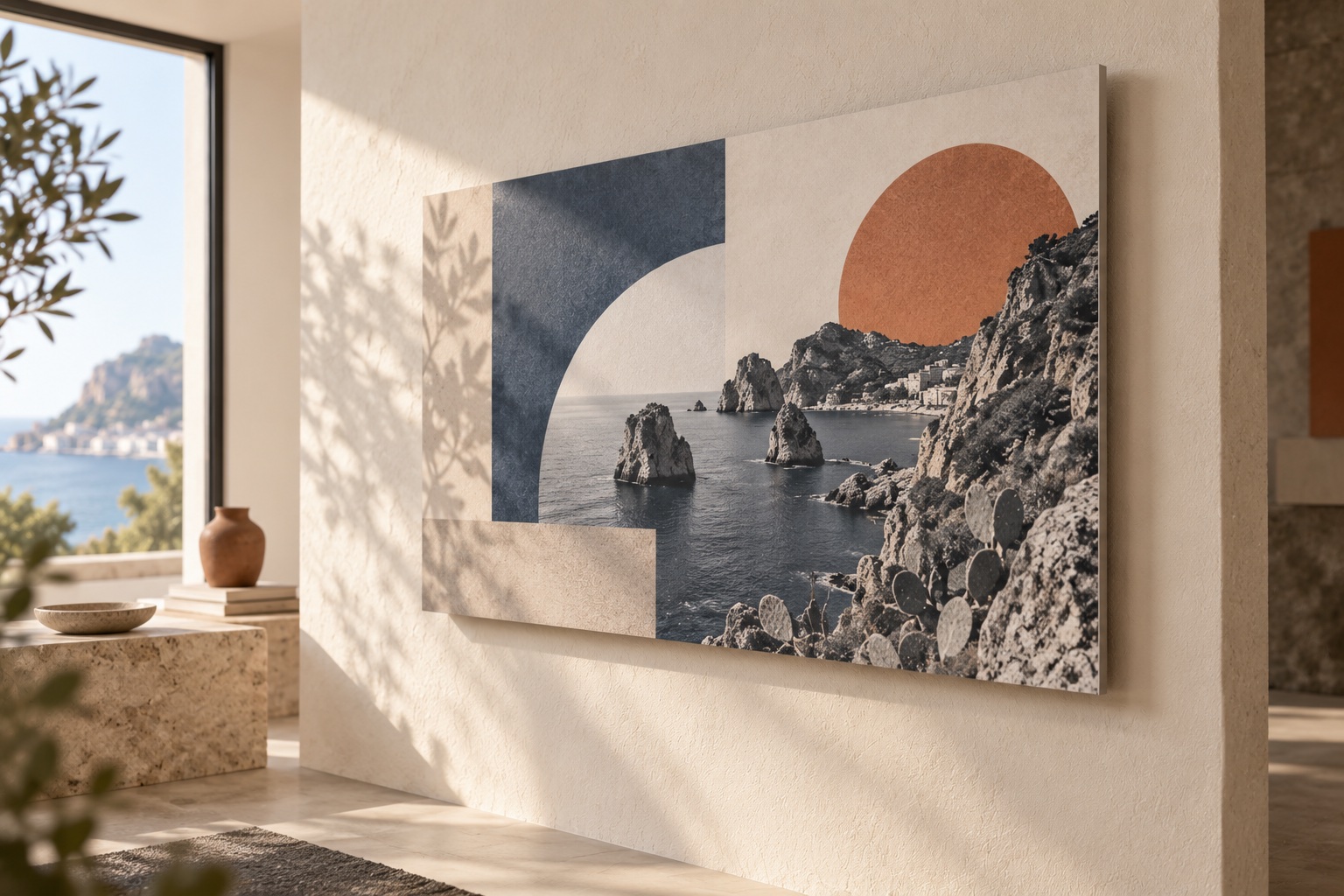

La piastra viene fissata al muro; il supporto coordinato viene applicato sul retro del pannello e si innesta dall’alto. Gli stabilizzatori inferiori mantengono il pannello parallelo alla parete. Una volta montato, il sistema resta nascosto frontalmente e crea un effetto flottante pulito.
La scheda riguarda il kit di supporti stampati in 3D. Pannello, stampa grafica o fotografica sul pannello e ambientazioni mostrate nelle immagini hanno funzione illustrativa e non sono compresi.
Scegli il formato del pannello
- 50 × 70 cm: 1 piastra a parete, 1 supporto per il retro del pannello e 2 stabilizzatori inferiori;
- 70 × 100 cm: 1 piastra a parete, 1 supporto per il retro del pannello e 2 stabilizzatori inferiori;
- 100 × 140 cm: 2 piastre a parete, 2 supporti per il retro del pannello e 4 stabilizzatori inferiori.
Tutti i componenti hanno profondità coordinate per mantenere il retro del pannello a circa 2 cm dalla parete. Il valore reale può variare leggermente in funzione di planarità, adesivo e posa.
Materiale e colore
La configurazione iniziale usa Bambu PLA Basic. Il colore può essere scelto tra quelli previsti nel configuratore; la disponibilità viene confermata prima della produzione.

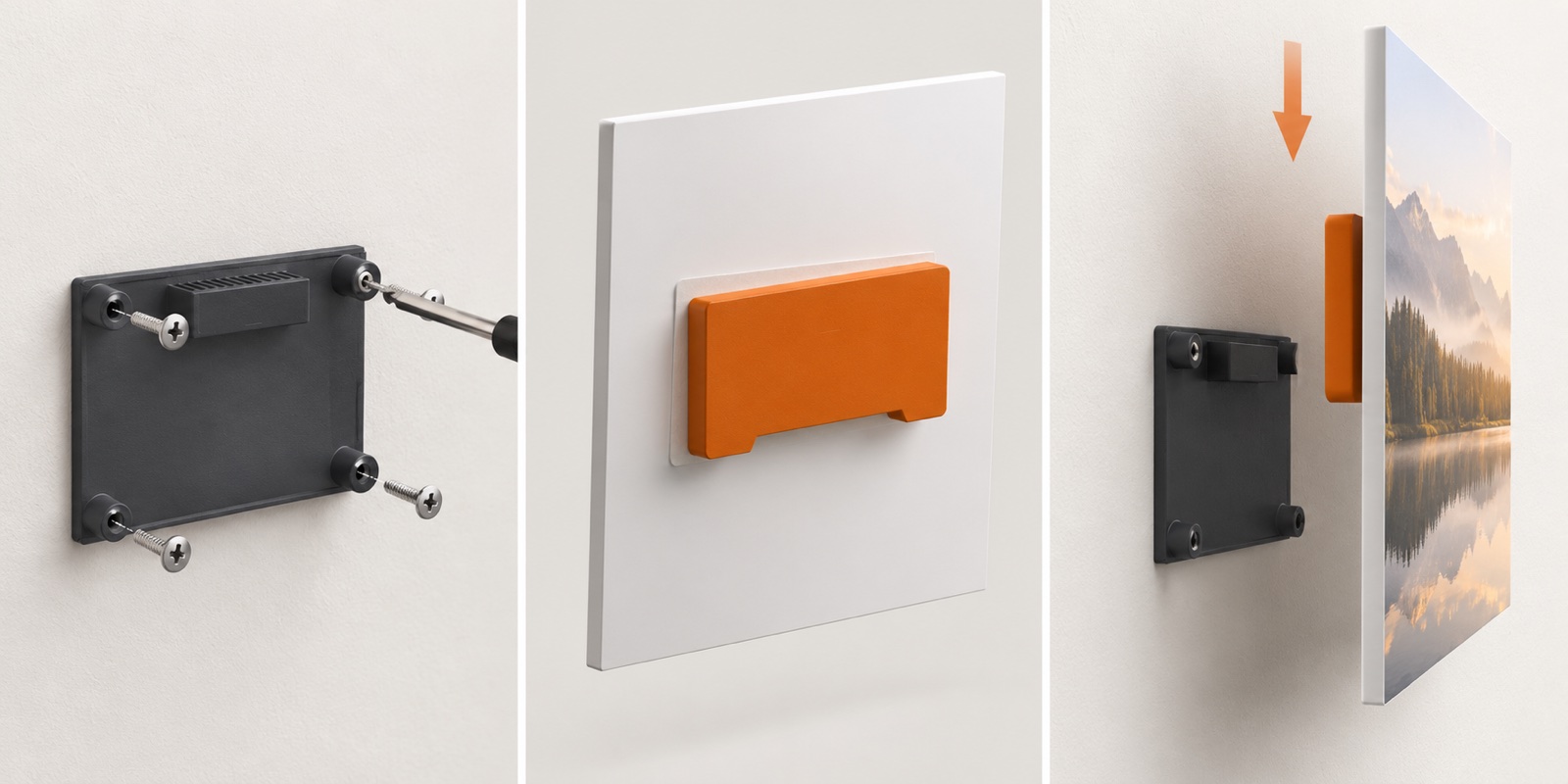

Come si installa
- fissa la piastra alla parete con viti e tasselli adatti al materiale murario;
- applica il supporto e gli stabilizzatori sul retro del pannello con un adesivo compatibile;
- allinea gli elementi e inserisci il pannello dall’alto fino al completo innesto;
- controlla planarità, stabilità e corretto inserimento prima dell’uso definitivo.
Non compreso
- pannello, stampa, fotografia o grafica;
- viti e tasselli per la parete;
- adesivo o biadesivo per il retro del pannello;
- foratura, posa e installazione.
Condizioni e limiti d’uso
- progettato per pannelli leggeri, piani e rigidi in ambienti interni asciutti;
- la configurazione dimensionale di riferimento è un pannello tipo Stadur da 10 mm; materiali o pesi diversi richiedono una verifica specifica;
- la parete deve essere stabile e idonea ai fissaggi scelti dall’installatore;
- il retro del pannello deve essere piano, pulito e compatibile con l’adesivo scelto;
- non è dichiarata una portata certificata: il prodotto non è destinato a impieghi di sicurezza, sopra persone, in esterno o in condizioni di calore e umidità non validate.
Configurazione tecnica
Incastro con gioco laterale di 0,16 mm per lato e gioco verticale di 0,16 mm, applicati alla revisione con distacco nominale di 20 mm. La preparazione digitale usa H2S con ugello 0,4 mm, profilo 0,20 mm Standard, tre pareti, riempimento cubico 15% e supporti disattivati.
Il kit è stato verificato nella configurazione con distacco nominale di 20 mm; prezzi, imballo e spedizione sono stati approvati per la vendita. Restano validi i limiti d’uso indicati: non viene dichiarata una portata certificata.
